Артикул:
SERIES-MX-SAFEMAX-32-WAY-QUICK-EXHAUST-SAFETY-VALVES-AVP
Присоединения G1/2
В данной конфигурации, помимо характеристик версий только с электромагнитными клапанами, интегрирована функция плавного пуска, обеспечивающая постепенную подачу давления в систему.
Расположение узла перед электромагнитными клапанами позволяет даже в случае неисправности всегда сохранять максимальную пропускную способность на сброс. Благодаря внутренним конструктивным решениям удалось сохранить дизайн и габариты стандартного изделия — дополнительные интерфейсные плиты не требуются.
Обратите внимание: одного лишь предохранительного клапана недостаточно для обеспечения функции безопасности — для его активации требуется использование устройства мониторинга.
Директива по машинному оборудованию (MD) 2006/42/EC устанавливает требования безопасности, которым должна соответствовать машина для защиты здоровья людей в процессе эксплуатации. Электромагнитные клапаны серии MX SAFEMAX соответствуют стандарту ISO 13849-1, регламентирующему безопасное проектирование систем управления, выполняющих функции безопасности.
Расположение узла перед электромагнитными клапанами позволяет даже в случае неисправности всегда сохранять максимальную пропускную способность на сброс. Благодаря внутренним конструктивным решениям удалось сохранить дизайн и габариты стандартного изделия — дополнительные интерфейсные плиты не требуются.
Обратите внимание: одного лишь предохранительного клапана недостаточно для обеспечения функции безопасности — для его активации требуется использование устройства мониторинга.
Директива по машинному оборудованию (MD) 2006/42/EC устанавливает требования безопасности, которым должна соответствовать машина для защиты здоровья людей в процессе эксплуатации. Электромагнитные клапаны серии MX SAFEMAX соответствуют стандарту ISO 13849-1, регламентирующему безопасное проектирование систем управления, выполняющих функции безопасности.
- Соответствие Директиве по машинному оборудованию 2006/42/EC
- Простая интеграция с блоками подготовки воздуха серии MX
- Различные решения вплоть до уровня производительности PL e
- Встроенный клапан плавного пуска
- Отсутствие необходимости в переходной плите для подключений
- Библиотеки для системы управления Sistema
Ничего не найдено
| Конструкция | Модульная, компактная, золотникового типа |
| Присоединительные размеры | G1/2 |
| Монтаж | Линейный, настенный (с помощью хомутов) |
| Рабочая температура [°C] | -5 ÷ +60 °C |
| Рабочее давление | С внутренним сервоуправлением: 3,5 бар ÷ 10 бар С внешним сервоуправлением: 0,5 бар ÷ 10 бар (управляющее давление 3,5 бар ÷ 10 бар, больше или равно рабочему P) |
| Расход | Одинарная версия: 1→2 = 4100 Нл/мин (ΔP 1) 2→3 = 5000 Нл/мин (свободный поток) Двойная версия: 1→2 = 3300 Нл/мин (ΔP 1) 2→3 = 5000 Нл/мин (свободный поток) |
| Рабочая среда | Фильтрованный воздух класса [7:4:4] согласно ISO 8573-1. В случае использования смазываемого воздуха рекомендуется масло ISOVG32, и смазку никогда не следует прерывать |

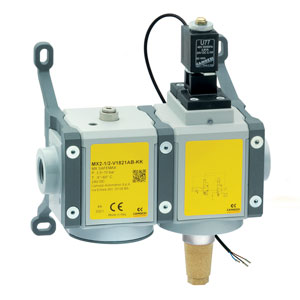

Пример кодирования одинарный клапан
| MX | 2 | - | 1/2 | - | V | 16 | 2 | 0 | A | B | - | KK | - | LH |
| MX | СЕРИЯ |
| 2 |
РАЗМЕР |
| 1/2 |
ПРИСОЕДИНЕНИЕ 1/2 = G1/2 |
| V |
КОМПОНЕНТ V = 3/2-ходовой клапан |
| 16 |
КОНСТРУКЦИЯ 16 = Внутренний сервопилот 17 = Внешний сервопилот |
| 2 |
КАНАЛ 2 = Одинарный |
| 0 |
АКСЕССУАРЫ 0 = Без глушителя 1 = С глушителем |
| A |
ДАТЧИК A = UL датчик, кабель 2 м B = UL датчик, кабель 5 м C = ATEX датчик, кабель 2 м D = ATEX датчик, кабель 5 м E = CE датчик, разъём M8, кабель 300 мм |
| B |
СОЛЕНОИД A = Atex B = UL C = CE Датчик и соленоид должны соответствовать одному и тому же стандарту / директиве AB, BB - CA, DA - EC |
| KK |
МОНТАЖ = Без монтажных аксессуаров HH = Боковые быстросъёмные зажимы и фланцы JJ= Боковые настенные зажимы и фланцы KK = Боковые настенные кронштейны и фланцы |
| LH |
НАПРАВЛЕНИЕ ПОТОКА = Слева направо (стандарт) LH = Справа налево |

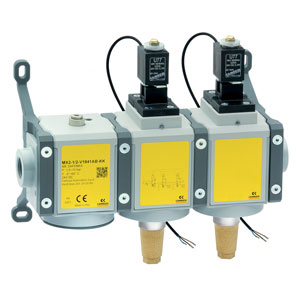

Пример кодирования двойной клапан
| MX | 2 | - | 1/2 | - | V | 16 | 4 | 0 | A | B | - | KK | - | LH |
| MX | СЕРИЯ |
| 2 | РАЗМЕР |
| 1/2 |
ПРИСОЕДИНЕНИЕ 1/2 = G1/2 |
| V |
КОМПОНЕНТ V = 3/2-ходовой клапан |
| 16 |
КОНСТРУКЦИЯ 16 = Внутренний сервопилот 17 = Внешний сервопилот |
| 4 |
КАНАЛ 4 = Двойной |
| 0 |
АКСЕССУАРЫ 0 = Без глушителя 1 = С глушителем |
| A |
ДАТЧИК A = UL датчик, кабель 2 м B = UL датчик, кабель 5 м C = ATEX датчик, кабель 2 м D = ATEX датчик, кабель 5 м E = CE датчик, разъём M8, кабель 300 мм |
| B |
ВЕРСИЯ A = Atex B = UL C = CE Датчик и версия должны соответствовать одному и тому же стандарту / директиве AB, BB - CA, DA - EC |
| KK |
МОНТАЖ = Без монтажных аксессуаров Z = Центральный настенный зажим Y= Центральный настенный кронштейн HH = Боковые быстросъёмные зажимы и фланцы JJ= Боковые настенные зажимы и фланцы KK = Боковые настенные кронштейны и фланцы |
| LH |
НАПРАВЛЕНИЕ ПОТОКА = Слева направо (стандарт) LH = Справа налево |
