Артикул:

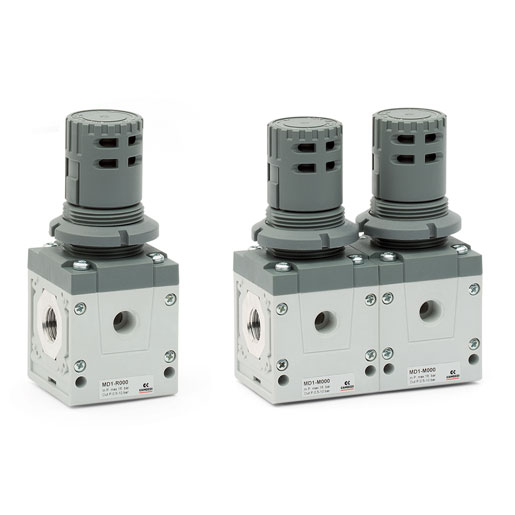

SERIES-MD-PRESSURE-REGULATORS
Присоединения со сменными картриджами: резьбовые (1/8, 1/4, 3/8) или интегрированные со сверхбыстросъёмным фитингом для трубок Ø 6, 8 и 10 ммИсполнения: одиночное, комбинированное с другими функциями, коллекторное
Благодаря гибкости, обеспечиваемой соединительными вставками, регулятор можно устанавливать в составе блока подготовки так, чтобы ручка регулировки располагалась спереди или снизу. После фиксации настройки возможно установить несколько защитных замков через четыре предусмотренных отверстия.
Байпасный клапан обеспечивает быстрый выпуск подаваемого воздуха.
Различные пружины позволяют более точно настраивать давление.
Серия MD предлагает универсальные межотраслевые решения, обеспечивающие экономию времени установки, пространства и затрат.
Благодаря принятому решению для пневматического подключения один и тот же элемент может оснащаться сменными картриджами — либо резьбовыми, либо с интегрированным сверхбыстросъёмным соединением; оба варианта доступны в разных размерах. Промежуточные картриджи также могут быть интегрированы для объединения нескольких функций или для организации ответвления подачи воздуха.
Байпасный клапан обеспечивает быстрый выпуск подаваемого воздуха.
Различные пружины позволяют более точно настраивать давление.
Серия MD предлагает универсальные межотраслевые решения, обеспечивающие экономию времени установки, пространства и затрат.
Благодаря принятому решению для пневматического подключения один и тот же элемент может оснащаться сменными картриджами — либо резьбовыми, либо с интегрированным сверхбыстросъёмным соединением; оба варианта доступны в разных размерах. Промежуточные картриджи также могут быть интегрированы для объединения нескольких функций или для организации ответвления подачи воздуха.
- Минимальные потери давления
- Рукоятка с фиксацией положения
- Антивандальная система (регулятор с возможностью блокировки)
- Исполнение с функцией сброса избыточного давления (relieving) или без неё
- Доступные версии:
- Коллекторная
- С байпасным клапаном
- Калиброванная
- С фиксированной настройкой
Ничего не найдено
| Конструкция | Модульная, компактная с предварительно отформованной мембраной |
| Присоединительные размеры | Со сменными картриджами: резьба 1/8, 1/4 и 3/8 или интегрированные с супербыстросъемным фитингом для трубки Ø 6, 8 и 10 мм |
| Крепление | В линию Настенный монтаж с помощью сквозных отверстий в корпусе или с помощью кронштейна Панельный монтаж |
| Рабочая температура | -5°C ÷ 50°C до 16 бар |
| Входное давление | 0 ÷ 16 бар |
| Выходное давление | 0,5 ÷ 2 бар 0,5 ÷ 4 бар 0,5 ÷ 7 бар 0,5 ÷ 10 бар |
| Сброс избыточного давления | С разгрузкой Без разгрузки |
| Рабочая среда | Сжатый воздух |
Пример кодировки
| MD | 1 | - | R | T | 0 | 0 | - | 1/4 |
| MD | СЕРИЯ |
| 1 |
РАЗМЕР 1 = 42 мм |
| R |

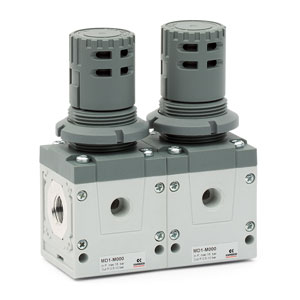

ТИП РЕГУЛЯТОРА R = Регулятор давления M = Регулятор давления коллекторный |
| T |
РАБОЧЕЕ ДАВЛЕНИЕ (1 бар = 14,5 psi) 0 = 0,5 ÷ 10 бар 2 = 0,5 ÷ 2 бар 4 = 0,5 ÷ 4 бар 7 = 0,5 ÷ 7 бар T = Калиброванный ** B = Заблокированный ** |
| 0 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ 0 = С разгрузкой 1 = Без разгрузки 2 = С разгрузкой и байпасным клапаном (только для регулятора R) 3 = Без разгрузки, с байпасным клапаном (только для регулятора R) |
| 0 |
МАНОМЕТР - ПРЕССОСТАТ 0 = без манометра (с портом G1/8) МАНОМЕТР Ø 43 1 = M043-P2,5 2 = M043-P4 3 = M043-P6 4 = M043-P10 5 = M043-P12 КОМПАКТНЫЙ МАНОМЕТР 6 = MD1-R34/W-P FS 4 бар 7 = MD1-R31/W-P FS 6 бар 8 = MD1-R32/W-P FS 10 бар 9 = MD1-R30/W-P FS 12 бар ЦИФРОВОЙ МАНОМЕТР B = PG010-PB-1/8 C = PG010-PB-1/8-2 D = PG010-PB-1/8-M ЦИФРОВОЙ ПРЕССОСТАТ E = SWCN-P10-P3-2 F = SWCN-P10-P4-2 G = SWCN-P10-P4-M |
| 1/4 |
ПОРТЫ (ВХОД - ВЫХОД) * = Без картриджей 1/8 = G1/8 1/4 = G1/4 3/8 = G3/8 6 = Трубка Ø6 8 = Трубка Ø8 10 = Трубка Ø10 |
* Если картридж на входе (IN) отличается от картриджа на выходе (OUT), указываются оба размера
Пример: MD1-R020-1/4-10.
** Если регулятор калиброванный или заблокированный, после обозначения портов добавляется давление на входе «■» и давление на выходе «●»
ДАВЛЕНИЕ НА ВХОДЕ: ■ = Укажите значение ДАВЛЕНИЯ ПИТАНИЯ
ДАВЛЕНИЕ НА ВЫХОДЕ: ● = Укажите значение ВЫХОДНОГО ДАВЛЕНИЯ для ЗАБЛОКИРОВАННОГО регулятора или максимальное значение РЕГУЛИРУЕМОГО ДАВЛЕНИЯ для КАЛИБРОВАННОГО регулятора
Пример калиброванного регулятора с давлением на входе = 6,3 бар и давлением на выходе = 4,5 бар
Полный номер детали: MD1-RT00-1/4-6,3-4,5.
Пример: MD1-R020-1/4-10.
** Если регулятор калиброванный или заблокированный, после обозначения портов добавляется давление на входе «■» и давление на выходе «●»
ДАВЛЕНИЕ НА ВХОДЕ: ■ = Укажите значение ДАВЛЕНИЯ ПИТАНИЯ
ДАВЛЕНИЕ НА ВЫХОДЕ: ● = Укажите значение ВЫХОДНОГО ДАВЛЕНИЯ для ЗАБЛОКИРОВАННОГО регулятора или максимальное значение РЕГУЛИРУЕМОГО ДАВЛЕНИЯ для КАЛИБРОВАННОГО регулятора
Пример калиброванного регулятора с давлением на входе = 6,3 бар и давлением на выходе = 4,5 бар
Полный номер детали: MD1-RT00-1/4-6,3-4,5.
